ترانسدیوسر مالتی فانکشن
مشخصات فنی
| ولتاژ | 0 - 350 V AC (فاز به نول) |
| 0 - 600 V AC (فاز به فاز) | |
| قابل اتصال به PT با نسبت تبدیل قابل تنظیم | |
| جریان | 0 - 6 A AC (نامی 1 یا 5 آمپر) |
| قابل اتصال به CT با نسبت تبدیل قابل تنظیم | |
| فرکانس | 45 - 55 Hz |
| اضافه بار (Overload) |
ولتاژ: 2 برابر نامی (1 دقیقه) جریان: 20 برابر نامی (3 ثانیه) |
| نوع خروجی | تعداد | مشخصات سیگنال |
|---|---|---|
| آنالوگ (AO) | 4 کانال |
0-20 mA 4-20 mA 0-5 V 0-10 V -10...+10 V تمام ایزوله | بار: جریانی ≤500Ω / ولتاژی ≥1kΩ |
| دیجیتال (DO) | 4 کانال |
نوع: ترانزیستوری (Open Collector) ظرفیت: 48V DC / 30mA کاربرد: پالس انرژی یا فرمان آلارم (فیوز روی برد) |
| نوع پورت | پروتکل | تنظیمات (Baud Rate) |
|---|---|---|
| RS-485 | MODBUS-RTU (تمام ایزوله) |
300 تا 19200 bps (پیشفرض: 9600, 8N1) |
| USB | جهت پیکربندی (Config) | اتصال به نرمافزار اختصاصی ویندوز |
| کلاس دقت | 0.2 (IEC 60688) |
| تغذیه کمکی (AH) | 70-330V DC / 60-260V AC |
| دمای عملکرد | -10°C ... +55°C |
| ایزولاسیون | 2 kV (ورودی/خروجی/تغذیه) |
| نصب | روی ریل (DIN EN 50022) |
| ابعاد | 156 x 82 x 72 mm |
کد دستگاه بصورت TRL-840N-AS-... میباشد که آپشنهای زیر قابل افزودن است:
- اندازهگیری هارمونیک (THD) Code: H
- حافظه (RAM SD) جهت ثبت اطلاعات Code: R
- ساعت داخلی + باتری بکاپ (RTC) Code: B
- اندازهگیری انرژی (Energy Metering) Code: E
- اندازهگیری جریان نول Code: N
کاتالوگ
ترانسدیوسر مالتی فانکشن (Multifunction Transducer)
محصول دانشبنیان: آنالایزر قدرتمند شبکه با قابلیت اندازهگیری بیش از ۱۲۰ پارامتر الکتریکی و خروجیهای متنوع

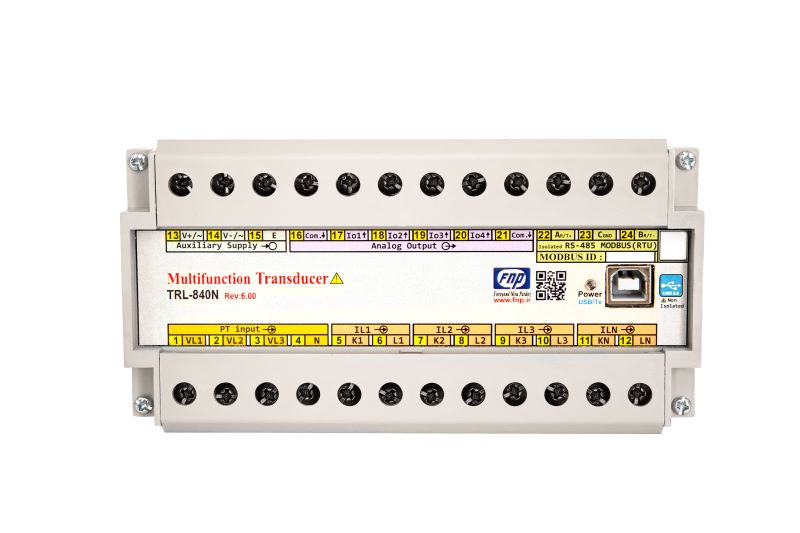

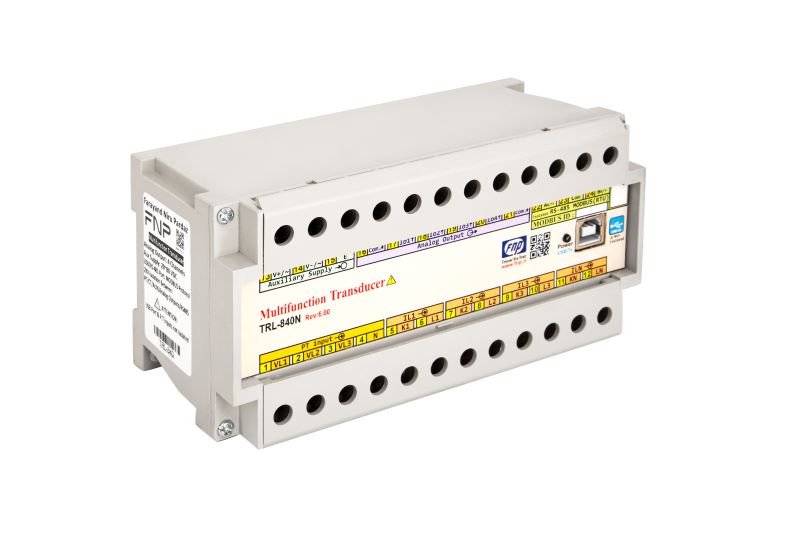

ترانسدیوسر مالتیفانکشن مدل **TRL-840N** یک راهکار جامع برای مانیتورینگ و مدیریت شبکه برق است. این دستگاه بر اساس آخرین تکنولوژیهای الکترونیک و پردازش سیگنال دیجیتال (DSP) طراحی شده است. برخلاف ترانسدیوسرهای معمولی، این تجهیز تمام پارامترهای الکتریکی (ولتاژ، جریان، توان، انرژی، هارمونیک و...) را به صورت **True RMS** و بلادرنگ (Real Time) محاسبه کرده و آنها را از طریق خروجیهای آنالوگ، دیجیتال و پورتهای ارتباطی در اختیار سیستمهای کنترل (SCADA/RTU) قرار میدهد.
نقد و بررسی تخصصی
ویژگیهای برجسته
- پردازش قدرتمند: استفاده از تکنولوژی DSP جهت نمونهبرداری دقیق و سرعت بالا
- اندازهگیری جامع: پایش بیش از 120 پارامتر الکتریکی شبکه
- خروجیهای متنوع: دارای 4 خروجی آنالوگ (تمام ایزوله) و 4 خروجی دیجیتال (پالس/آلارم)
- ارتباطات کامل: مجهز به پورت سریال RS-485 (پروتکل Modbus-RTU) و پورت USB
- قابلیت برنامهریزی: تنظیم تمامی پارامترها (ضرایب CT/PT، نوع خروجیها) توسط نرمافزار اختصاصی
- آنالیز کیفیت توان: اندازهگیری هارمونیکها (THD) و مولفههای توان
- ذخیرهسازی (Optional): امکان افزودن حافظه SD، باتری Backup و ساعت داخلی (RTC)
- ایزولاسیون 2 کیلوولت و کلاس دقت 0.2 مطابق استاندارد IEC60688
قابلیتهای اندازهگیری (Measurable Parameters)
این دستگاه قادر است کمیتهای زیر را با دقت بالا محاسبه نماید:
- ▪ ولتاژ فاز و خط (Avg, Total)
- ▪ جریان سه فاز و نول (Avg, Total)
- ▪ توان اکتیو، راکتیو و ظاهری (کل و هر فاز)
- ▪ ضریب قدرت (Power Factor) فاز و کل
- ▪ فرکانس شبکه
- ▪ انرژی اکتیو و راکتیو (4 تعرفه، Import/Export)
- ▪ هارمونیک ولتاژ و جریان (THD)
- ▪ اختلاف زاویه فاز بین ولتاژها و جریانها
