مدول دیودی
مشخصات فنی
مقادیر نهایی (Maximum Ratings)
| حداکثر ولتاژ معکوس | ≤ 1000 V |
| حداکثر جریان هر کانال | ≤ 3 A |
| شرایط محیطی (دما) | 0°C ... +55°C |
| شرایط محیطی (رطوبت) | تا 95% |
کد انتخاب کالا (Selection Guide)
| کد محصول | توضیحات ساختار |
|---|---|
| DM-15A3 | 15 دیود آند مشترک (Max 3A/Ch) |
| DM-15K3 | 15 دیود کاتد مشترک (Max 3A/Ch) |
| DM-8N3 | 8 دیود بدون سر مشترک (مستقل) |
مشخصات مکانیکی (Mechanical Specs)
| روش نصب | نصب روی ریل (DIN EN 50022) |
| ابعاد (طول × عرض × ارتفاع) | 60 x 87 x 53 mm |
| وزن | ~ 150 گرم |
کاتالوگ

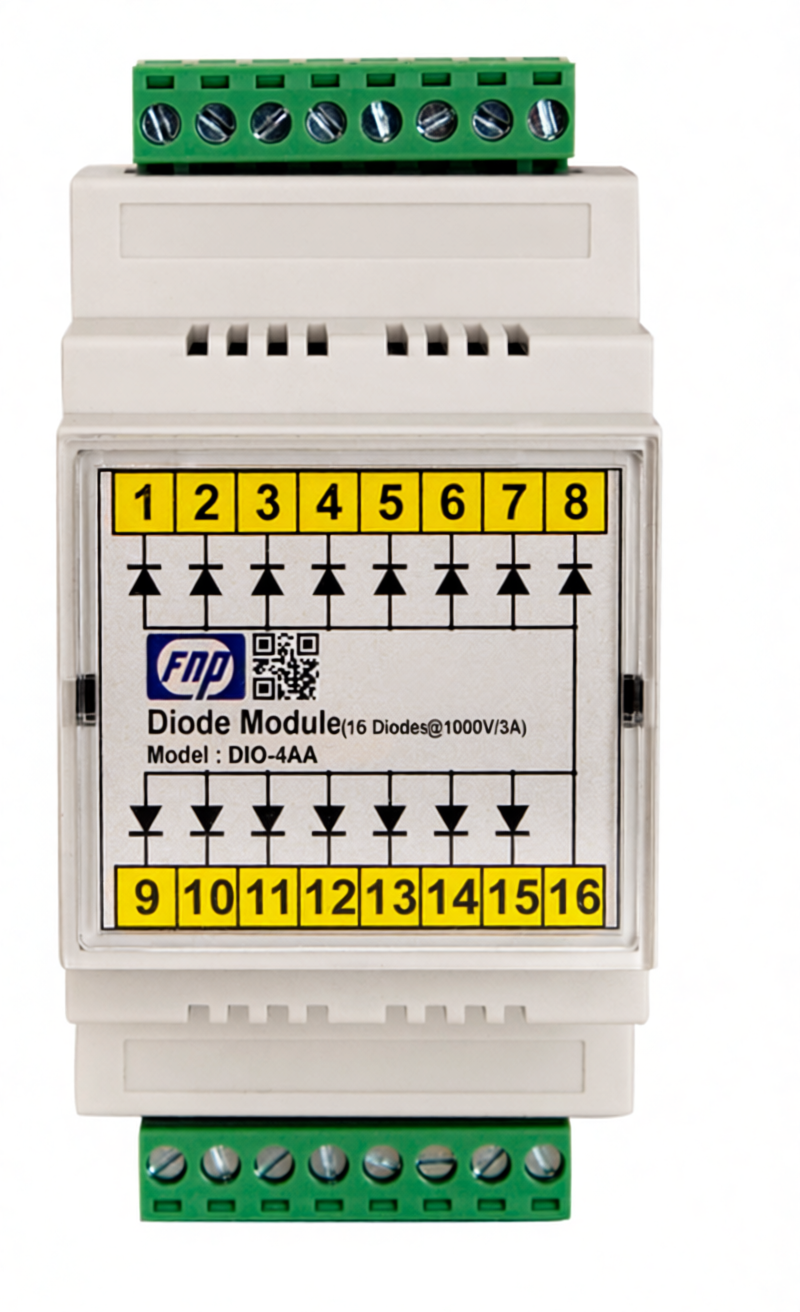

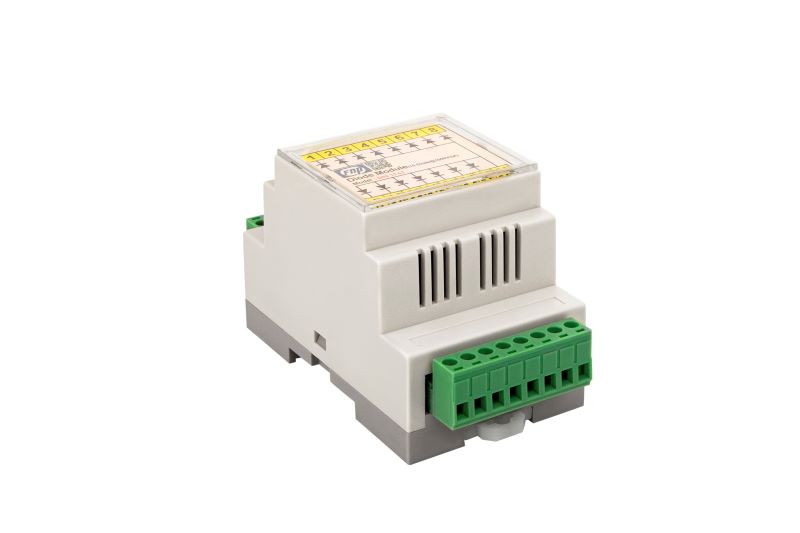

مدول دیودی (Diode Module)
راهکاری مطمئن جهت ایزولاسیون سیگنالها و اجرای فرمان Lamp Test در تابلوهای کنترل
مدول دیودی سری DM متشکل از مجموعهای از دیودهای صنعتی است که در یک پکیج کامپکت ریلی قرار گرفتهاند. این ماژول در سه پیکربندی مختلف (آند مشترک، کاتد مشترک و دیودهای مجزا) عرضه میشود. اصلیترین کاربرد این محصول، جلوگیری از برگشت ولتاژ در مدارات کنترلی و ایجاد مسیر یکطرفه جریان برای تست همزمان چراغهای سیگنال (Lamp Test) در تابلوهای برق صنعتی و اتوماسیون است.
نقد و بررسی تخصصی
ویژگیهای کلیدی
- قابل ارائه در سه نوع: آند مشترک، کاتد مشترک و بدون سر مشترک
- تحمل ولتاژ معکوس بالا (تا 1000 ولت)
- قابلیت عبور جریان تا 3 آمپر برای هر کانال
- مناسبترین روش جهت اعمال فرمان تست لامپ (Lamp Test)
- اشغال فضای بسیار کم در داخل تابلو (عرض 53 میلیمتر)
- نصب آسان و سریع بصورت Rail Mounted
- طراحی مدولار و صنعتی با بدنه مقاوم
تنوع مدلها
این محصول جهت انعطافپذیری بیشتر در طراحی تابلوها، در مدلهای زیر ارائه میشود:
- مدل DM-15A3 (آند مشترک): دارای 15 دیود که آند آنها به هم متصل شده است. مناسب برای مداراتی که تحریک مثبت مشترک دارند.
- مدل DM-15K3 (کاتد مشترک): دارای 15 دیود با کاتد مشترک، مناسب برای مدارات با زمین (Common) مشترک.
- مدل DM-8N3 (مجزا): دارای 8 دیود کاملاً مستقل که هیچ نقطه اشتراکی ندارند و طراح میتواند بهصورت آزادانه در مدار استفاده کند.
مدول دیودی
| شرح | کد | |
| مدل |
|
|
