ترانسدیوسر ولتاژ جریان متناوب تکفاز
مشخصات فنی
| نوع ورودی | محدوده مقدار نامی | توضیحات |
|---|---|---|
| ولتاژ AC | 0 - 57.7, 63.5, 69.24, 76.2 V | (فاز به نول) |
| 0 - 100, 110, 120, 132 V | (فاز به فاز) | |
| اضافه بار: 1.5 x Un (دائمی) | 2 x Un (1 دقیقه) | ||
| تلفات: کمتر از 0.1 VA | ||
| جریان AC | 0 - 1 A | - |
| 0 - 5 A | - | |
| اضافه بار: 2 x In (دائمی) | 20 x In (3 ثانیه) | ||
| تلفات: کمتر از 0.1 VA | فرکانس: 40-65 Hz | ||
| نوع خروجی | سیگنال | مقاومت بار (Load) |
|---|---|---|
| جریانی | 0 - 1 mA | RL ≤ 10 kΩ |
| 0 - 5 mA | RL ≤ 2 kΩ | |
| 0 - 10 mA | RL ≤ 1 kΩ | |
| 0 - 20 mA | RL ≤ 500 Ω | |
| 4 - 20 mA | RL ≤ 500 Ω | |
| ولتاژی | 0 - 5 V | RL ≥ 1 kΩ |
| 0 - 2.5 V | RL ≥ 500 Ω | |
| 0 - 10 V | RL ≥ 2 kΩ |
| محدوده وسیع AH | 70-330V DC / 60-260V AC |
| محدوده وسیع AL | 21-70V DC |
| مصرف داخلی | کمتر از 2 VA |
| فرکانس تغذیه AC | 30 - 100 Hz |
| کلاس دقت | 0.2 |
| شرایط عملکرد دمایی | -25°C ... +55°C |
| شرایط عملکرد رطوبت | تا 95% |
| ایزولاسیون | 2 kV (ورودی/خروجی/زمین) |
| روش نصب | روی ریل (DIN EN 50022) |
| ابعاد (میلیمتر) | 60 x 87 x 53 |
کاتالوگ

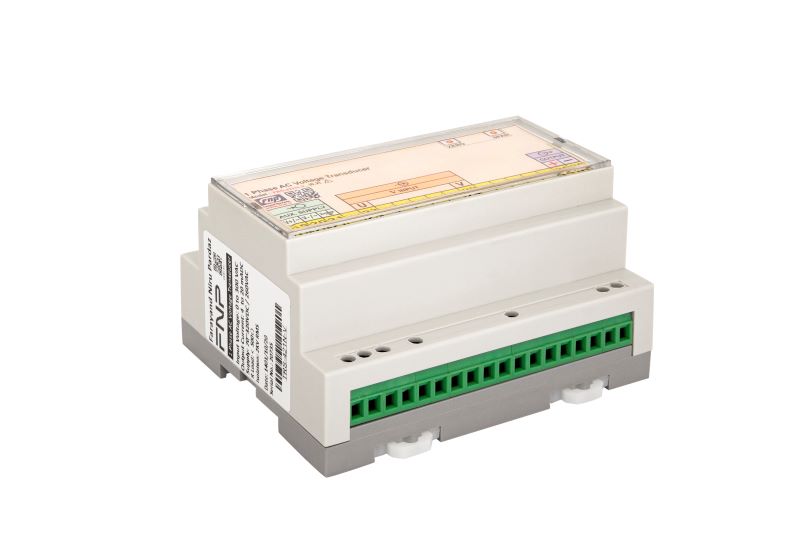

ترانسدیوسر ولتاژ و جریان متناوب تکفاز (AC)
خروجی ترانسدیوسر بصورت DC بوده که تابع متوسط قدر مطلق مقادیر ورودی میباشد و بر مبنای RMS سیگنال سینوسی ورودی کالیبره گردیده است.
این تجهیز برای تبدیل سیگنالهای ولتاژ و جریان متناوب (AC) در سیستمهای تکفاز به سیگنالهای استاندارد DC طراحی شده است. ترانسدیوسر مدل TRS با بهرهگیری از تکنولوژیهای دقیق اندازهگیری و ایزولاسیون گالوانیک، انتخابی مطمئن برای تابلوهای برق صنعتی، پستهای توزیع و سیستمهای مانیتورینگ انرژی میباشد. این دستگاه دارای گواهی کیفیت کالا از شرکت توانیر بوده که نشاندهنده قابلیت اطمینان بالای آن در شبکههای برق کشور است.
نقد و بررسی تخصصی
ویژگیهای برجسته
- کلاس دقت 0.2 مطابق با استاندارد IEC60688
- دارای گواهی کیفیت کالا از شرکت توانیر
- تغذیه کمکی با محدوده گسترده (Wide Range) بصورت AC و DC
- حفاظت شده در مقابل اتصال کوتاه خروجی
- تحمل ورودیهای گذرا تا چند برابر مقادیر نامی (High Overload Capacity)
- ایزولاسیون 2 کیلوولت RMS بین ورودی، خروجی و تغذیه
- اشغال فضای کم در داخل تابلو (نصب Rail Mounted)
- قابلیت کالیبراسیون مجدد با برداشتن قاب دستگاه
عملکرد فنی
ترانسدیوسر تکفاز AC سری TRS قادر است مقادیر ولتاژ متناوب از سطوح پایین (مانند 57V) تا سطوح بالاتر (مانند 132V) و همچنین جریانهای 1 و 5 آمپر را دریافت کرده و آنها را به سیگنالهای استاندارد DC (مانند 4-20mA) تبدیل کند.
یکی از مزایای کلیدی این دستگاه، پایداری بالا در برابر نوسانات فرکانس (40 تا 65 هرتز) و تغییرات دما (-25 تا +55 درجه سانتیگراد) است. طراحی ماژولار و کامپکت آن باعث صرفهجویی قابل توجه در فضای تابلوهای کنترلی میشود.
ترانسدیوسر ولتاژ جریان متناوب تکفاز
| شرح | کد | |
| نوع ترانسدیوسر |
|
|
| تغذیه کمکی |
|
|
| ورودی ترانسدیوسر |
|
|
| خروجی ترانسدیوسر |
|
|
