ترانسدیوسر فرکانس
مشخصات فنی
| ولتاژ نامی ورودی | تحمل نوسان ولتاژ | نوع اتصال |
|---|---|---|
| 57.7 V AC | ± 30% | فاز به نول |
| 63.5 V AC | ± 30% | فاز به نول |
| 100 / 110 V AC | ± 30% | فاز به فاز |
| 220 V AC | ± 20% | فاز به نول |
| 380 V AC | ± 15% | فاز به فاز |
| محدوده فرکانس قابل سنجش | ||
|
از 10 Hz تا 500 Hz (طبق سفارش مشتری، مثلا 45-55 هرتز) |
||
| نوع خروجی | سیگنال | مقاومت بار (Load) |
|---|---|---|
| جریانی | 0 - 1 mA | RL ≤ 10 kΩ |
| 0 - 20 mA | RL ≤ 500 Ω | |
| 4 - 20 mA | RL ≤ 500 Ω | |
| ولتاژی | 0 - 5 V | RL ≥ 1 kΩ |
| 0 - 10 V | RL ≥ 2 kΩ | |
|
دقت خروجی آنالوگ: کلاس 0.2 دقت نمایشگر: 0.025Rd |
||
| محدوده وسیع AH | 70-330V DC / 60-260V AC |
| محدوده وسیع AL | 21-70V DC |
| مصرف داخلی | کمتر از 2 VA |
| پورت سریال |
RS-485 Modbus-RTU |
| کلاس استاندارد | IEC 60688 (Class III) |
| دمای عملکرد | -10°C ... +55°C |
| ایزولاسیون | 2 kV (ورودی/خروجی) |
| ابعاد (mm) | 105 x 90 x 75 |
| وزن | ~ 250 گرم |
| جنس بدنه | ABS fire class UL94V0 |
کاتالوگ

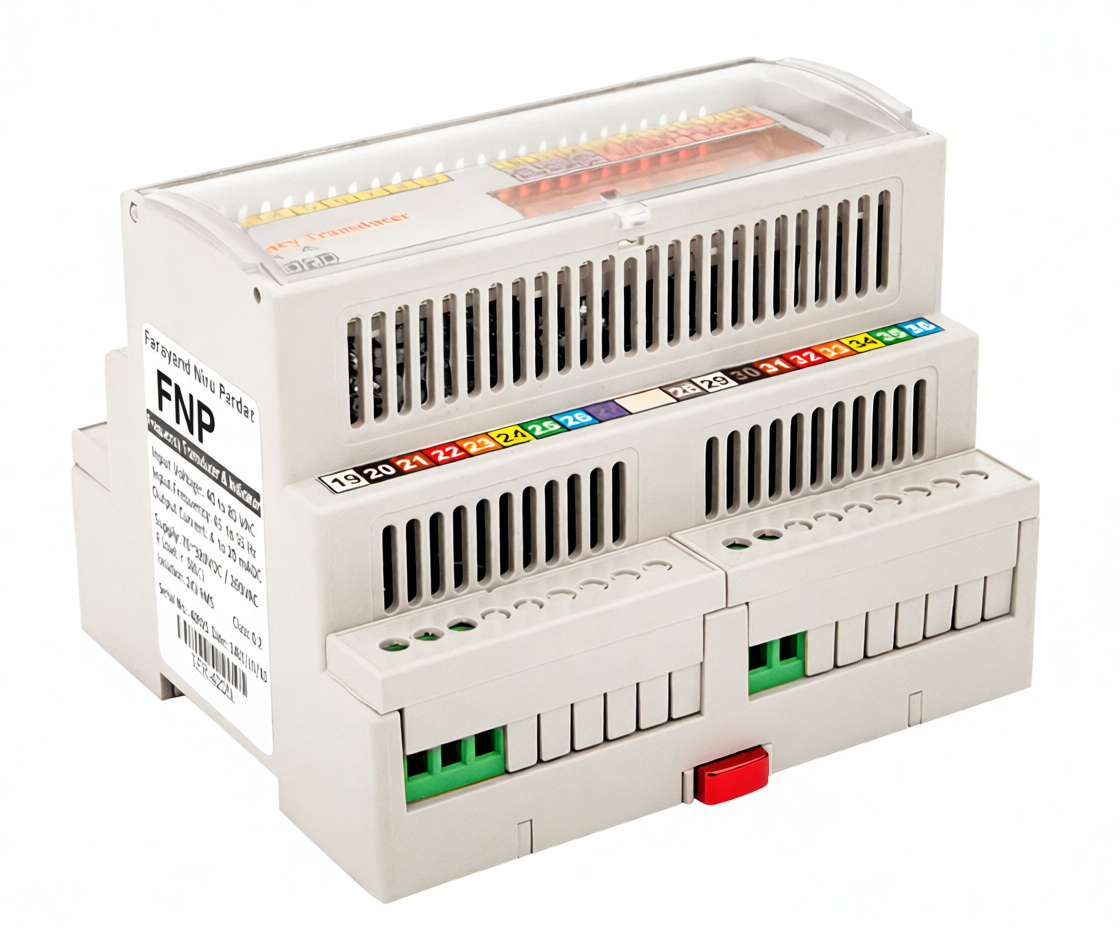

ترانسدیوسر فرکانس (Frequency Transducer)
تبدیل دقیق تغییرات فرکانس شبکه به سیگنال استاندارد DC به همراه نمایشگر دیجیتال و پورت ارتباطی
ترانسدیوسر فرکانس مدل TFR-420N برای پایش دقیق فرکانس در شبکههای قدرت طراحی شده است. خروجی این دستگاه به صورت خطی تابعی از تغییرات فرکانس ورودی است. این محصول علاوه بر تبدیل سیگنال، مجهز به نمایشگر دیجیتال سون سگمنت است که مقدار فرکانس را با دقت دو رقم اعشار نمایش میدهد. همچنین قابلیت اتصال به سیستمهای اتوماسیون از طریق پورت سریال RS-485 (پروتکل Modbus-RTU) این تجهیز را به یک راهکار هوشمند برای تابلوهای برق تبدیل کرده است.
نقد و بررسی تخصصی
ویژگیهای برجسته
- نمایشگر دیجیتال: نمایش فرکانس با 2 رقم بعد از اعشار (مثال: 50.00)
- ارتباط هوشمند: مجهز به پورت سریال RS-485 تمام ایزوله با پروتکل MODBUS-RTU
- کلاس دقت 0.2 (مطابق استاندارد IEC 60688)
- امکان استفاده بصورت سلف پاور (Self Power) یا تغذیه مستقل
- تحمل نوسانات ولتاژ ورودی (تا 30%± در برخی رنجها)
- ایزولاسیون 2 کیلوولت RMS بین ورودی، خروجی و تغذیه
- حفاظت کامل خروجی در برابر اتصال کوتاه
- نصب آسان ریلی (Rail Mounted) با اشغال فضای کم
کاربرد و عملکرد
در سیستمهای توزیع برق و ژنراتورها، ثبات فرکانس پارامتری حیاتی است. ترانسدیوسر TFR با نمونهبرداری دقیق از ولتاژ ورودی (که میتواند از 57 ولت تا 380 ولت متغیر باشد)، فرکانس شبکه را اندازهگیری کرده و آن را به یک سیگنال آنالوگ (مانند 4 تا 20 میلیآمپر) تبدیل میکند.
یکی از نقاط قوت این دستگاه، تعریف بازههای فرکانسی سفارشی است. برای مثال میتوانید دستگاه را برای بازه 45Hz تا 55Hz تنظیم کنید تا بیشترین حساسیت را در محدوده نامی شبکه داشته باشید. منحنی خروجی کاملاً خطی بوده و کاربر میتواند از طریق پورت سریال، اطلاعات دقیقتری را در بستر شبکه صنعتی دریافت نماید.
ترانسدیوسر فرکانس
| شرح | کد | |
| تغذیه کمکی |
|
|
| محدوده فرکانس |
|
|
| ورودی |
|
|
| خروجی |
|
|
| پورت سریال |
|
|
